斜插式滤筒除尘器

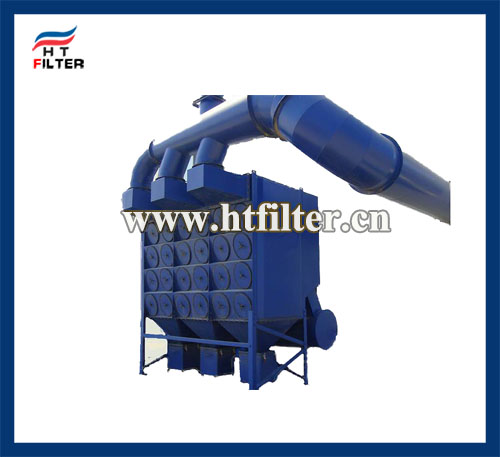

斜插式滤筒除尘器
基本参数
  • 型号:HT-XLC-6 HT-XLC-8系列
  • 材质:壳体材质碳钢/不锈钢
  • 过滤精度:1-40μm
  • 公称压力:0.6Mpa
  • 过滤介质:干式粉尘等
  • 结构形式:斜插式/筒式/立式

产品简介:

粉体行业斜插式滤筒除尘器工作原理 含尘气体在风机的引导下进入除尘器后,由于气流端面的突然扩大及气流分...
产品中心
PRODUCT CENTER
液压油过滤器系列
滤油机系列
水处理净化系列
空气除尘系列
精密滤芯系列
国外替代滤芯系列
国标黎明系列滤芯 -->
空压机三滤系列
电厂液压油滤芯系列
液压附件系列
0373-2636001
滤筒式除尘器具有技术先进,占地面积小,除尘效率高,节能效果显著,节约基建投资、维修方便及使用寿命长等众多优点而被广泛运用于建材、电力、轻工、冶金、化工、烟草、造船等行业中。在过滤式除尘器系列中滤筒式除尘器与袋式除尘器相比属新一代产品,是袋式除尘设备的理想替代品。
滤筒式除尘器是我们消化吸收国外同类产品先进技术的基础上,结合国内实际使用情况,对其进行了不断的改进和完善。
滤筒式除尘器为负压运行,含尘气体由进风口进入箱体,在折叠滤筒内负压的作用下,气体由筒外透过滤料进入筒内,进入净气室从出风口排出,当粉尘在滤料表面越积越多,阻力越来越大时(也可由时间设定)脉冲阀打开,压缩空气直接喷入滤筒中心,对滤筒进行顺序脉冲清灰,把捕集在滤筒表面上的粉尘吹扫一清。粉尘则随主气流所趋,并在重力的作用下落入灰斗中,恢复低阻运行。

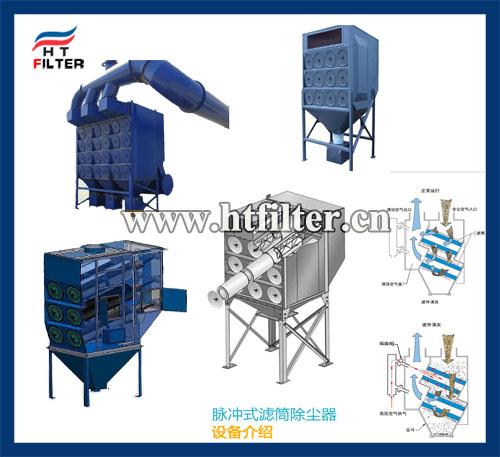

滤筒除尘器工作原理

含尘气体在风机的引导下进入除尘器后,由于气流端面的突然扩大及气流分布板的作用,气流中一部分颗粒粗大的尘粒在重力和惯性力的作用下,沉降到灰斗;粒度细、密度小的尘粒进入过滤室,通过布朗扩散和纤维拦截等综合效应,使粉尘沉积在滤筒的滤料表面,净化后的气体进入净气室内,由出风口经风机排出。滤筒除尘器的阻力随着滤筒的表面面积增加而变大,当阻力达到一定的设定值时,通过反吹系统脉冲阀经喷吹管的小孔,喷射出一股高速高压气流,通过进行清灰。此时PLC程序控制脉冲阀的启闭,当脉冲阀开启时,气包内的压缩空气通过文氏里管的扩充,均匀的进入滤筒内部,在滤筒内部形瞬间的正压,产生巨大的震动,使沉积在滤料上的粉尘脱落,掉入灰斗内,收集的粉尘通过卸灰阀,排出到灰筒内。较上排滤筒会首先脉冲反吹,然后控制仪选择下排重复脉冲反吹过程。此后此控制仪会顺序继续选择其他滤筒进行脉冲反吹操作。

滤筒式除尘器安装要求:

1、箱体与灰斗由定位螺栓锁紧、整平,现场焊接,焊接不得漏气。
2、气包脉冲阀与连接管之间不得漏气。
3、滤筒式除尘器安装:首先打开侧盖板,拆下喷吹管,手拿滤筒上口,将滤筒通过骨架固定入过滤室;然后将滤筒紧贴嵌在花板孔中,拧紧底部固定螺栓,使滤筒紧扣在花板上;再检查筒口与花板孔的密封性;较后把喷吹管装上,调整喷吹管使喷吹孔对准滤袋口中心,固定喷吹管上的螺母,盖好上盖板。

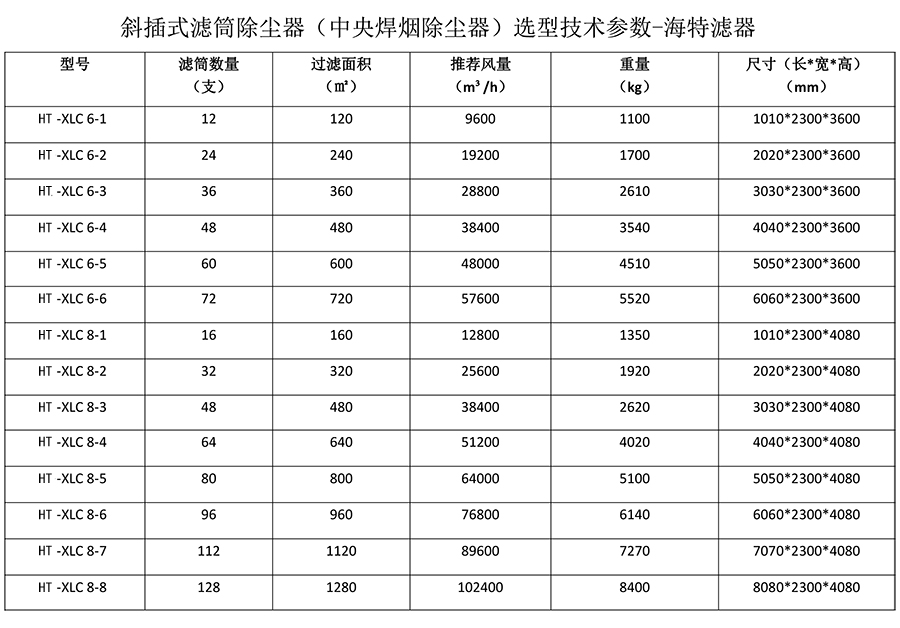

技术参数

产品特点

1、采用了先进的沉流式布局及滤筒斜装结构,因而除尘器在工作过程中同步清灰效果好。
2、尘气入口设置挡尘板,有缓冲及耐磨作用,不使粉尘直接高速冲击滤筒,因而能延长滤筒的使用寿命。
3、滤筒15°倾斜抽屉式安装,可使滤筒拆换更方便,而且除尘器本体内不设置传动部件,使其维修工作减至最少。对一般性粉尘,滤筒可长期使用不需要更换,省去了常用袋式除尘器需经常换洗滤袋的繁琐工作,并节省了大量的维修费。
4、模块式组合,大小可以随意选择。
5、可以扩大原有组合,增加除尘机组,而不需要对原有设备进行太多的改动。

应用领域

1、适用于各种干式粉尘,特别是入口粉尘浓度偏低行业的除尘项目。
2、适用于压缩机进气过滤,可以自由搭配、安装方便、节约空间,特有的密闭式结构,防止大量湿气及粗颗粒的进入。
3、当滤筒更换为高效覆膜滤筒后,配置合适的风机及吸气装置,可以作为中央烟尘净化器(焊烟除尘器)。
