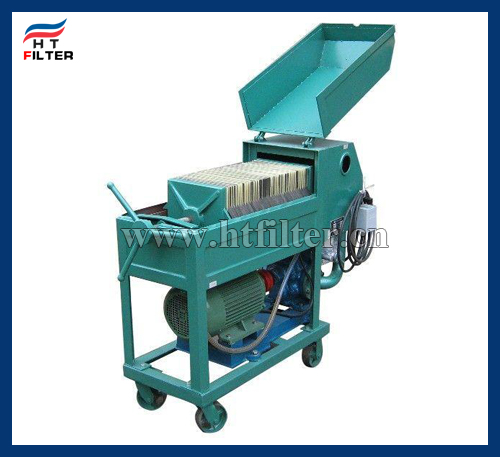

板框式滤油机LY-150

2021-05-26

板框式滤油机LY-150简介：

板框式滤油机LY-150是专为电厂、电站、工矿企业的变电所（室）润滑油库、拖拉机站、石油、化工、冶金、国防工业等单位，用来过滤变压器油、透平油、航空液压油及其它液体油液中的水分和杂质。因受齿轮结构的限制，对汽油、煤油等无润滑性的油类，根据用户需要可选特殊材料及配用特种电机也可。当油中水分过多时，应先将油加热，使水分蒸发一部份之后再过滤，如油很脏，需经其它处理后再过滤。高精度滤油机也包含LY板框式滤油机。

板框式滤油机LY-150技术参数：

板框压力式滤油机系列参数如下

指标		单位	板框压力式滤油机
型号			LY-150
流量		L/H	9000
工作压力		Mpa	≤0.5
过滤精度		μm	5～10
工作电源			三相四线　380V 50Hz
噪　　声		dB(A)	≤80
设备扬程		m	15
进(出口)管径		mm	Φ42
外形尺寸	长宽高	mm	1140500700
设备重量		kg	330

滤油机性能特点

1、滤油机系列是由过滤床，油泵和粗滤器等部份组成的可移动装置。

2、过滤床是一种连续操作的，在压力作用下向侧面过滤的过滤器组压入脏油，它是由成套的顺序交替排列的滤板和滤框以及包括有手动螺旋压紧装置、压紧板的机构所组成。滤板和滤框的侧面有“耳子”支撑于机架的托板上，滤板和滤框间衬有作为过滤介质的滤纸（或滤布），借压紧装置的压力，将滤板和滤框在固定的止推板和可移动的板之间，从而形成了一个单独的过滤室，被压紧在滤板和滤框之间的滤纸（或滤布），起过滤作用。在滤板和滤框相应位置上设有两个通液孔，当压紧后构成为两条完整的通道，耳子呈三角形的一边导入脏油，经过滤室过滤后，从另一相应通道（在耳子呈扇形的一边）引出干净的油。

3、过滤时脏油经输入通道分配到各个滤框内，通过滤纸后进入滤板的通液孔，洁净的油汇集于输出通道内，排出机外。而脏物留在滤纸表面上，脏油中的少量水份被滤纸中的毛细管吸收，当滤纸表面的滤渣逐渐增厚及滤纸中水分含量增多，过滤阻力增加，当增加到一定程度（一般为 0.2 ~ 0.35Mpa）应停止过滤，更换滤纸后，继续使用。
