DRLF系列大流量回油过滤器

基本参数
型号:DRLF-1300 材质:碳钢/玻纤
过滤精度: 20微米 公称压力: 1.6Mpa
过滤介质: 液压油 结构形式: 折叠式

产品简介:

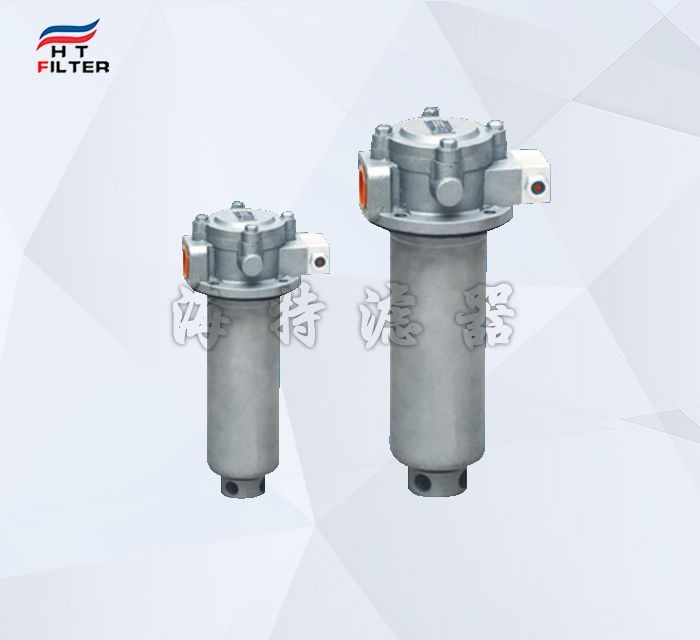

RFB系列直回自封式磁性回油过滤器 用于液压系统回油精过滤,滤除液压系统中由于元件磨损产生的金属颗粒,以及密封件磨损的橡胶杂质等污染物,使流回油箱的油液保

产品简介

DRLF系列大流量回油过滤器安装在液压系统回油管路处,用来滤除油液中诸元件磨损的金属粉末及橡胶质等,使流回油箱中的油液保持清洁。DRLF双筒回油管路过滤器是由两只单筒过滤器及二位六通换向阀组成,结构简单,使用方便,并带旁通阀及滤芯污染堵塞发讯器,以达到保证系统安全的目的。在工作过程中,单筒过滤器滤芯堵塞到一定程度需清洗或更换滤芯时,要停止主机工作来更换滤芯,这样不仅浪费时间更不能满足主机连续工作需要,双筒过滤器有效地解决了单筒过滤器这方面的缺陷,在不停机的情况下可清洗或更换滤芯来保证主机正常连续工作。它的工作特点是当一只过滤器滤芯堵塞现而需要更换时,不必停止主机工作,只要打开压力平衡阀并转动换向阀,另一只过滤器即可参加工作,然后更换已堵塞的滤芯。
过滤器产品推荐
TF系列箱外自封式吸油过滤器   RFB系列直回自封式磁性回油过滤器    ZU-H、QU-H、WU-H压力管路过滤器

技术参数

基本参数
品牌厂家 海特滤器 型号 DRLF-1300
额定压力 1.6MPa 额定流量 1300L/min
过滤精度 10μm 连接方式 法兰式
通径 100mm 滤芯型号 SFX-1300
重量 140kg 滤芯滤材 玻纤
压力损失 0.35MPa 过滤介质 液压油、水-乙二醇

问:过滤器选型及报价需核实哪些参数?
答:需要核对:产品型号、流量  、工作压力、进出口规格、过滤精度、过滤介质、壳体和滤材材质、工作温度、杂质含量(成分)、油液粘度、是否带配件如旁通阀、发讯器等。
问:过滤器滤芯材质都有哪些?对应的精度范围分别是多少?
答:按照滤材分类有:油滤纸:10-50um、玻璃纤维:1-70um、HV玻纤:3-40um、金属网:3-500um、烧结毡:5-70um、线隙滤:15-200um。
问:回油过滤器的安装位置是哪里?
答:回油过滤器一般安装位置是在油箱内部、油箱侧边,上部和顶部、也有安装在管路上的回油过滤器。
问:回油过滤器的作用是什么 ?
设在系统末端的回油管路上,其作用是把系统内产生或侵入的污染物在返回油箱前过滤掉。因此它是控制系统污染清洁度最重要的过滤器之一。

产品特点

  • DRLF系列大流量回油过滤器该过滤器的滤芯采用化纤过滤材质,具有过滤精度高。通油能力大、原始压力损失小,納污量大等优点,井装有压差发讯器及旁通阀。当滤芯堵塞到进出口压差为0. 35MPa时,便发出开关信号,此时应清洗或更换滤芯,如不能及时停机或无人来更换滤芯,装在滤芯上部的旁通阀会自动开启,以保护系统。该过滤器广泛应用于重型机械、矿山机械、冶金机械等的液压系统。

应用领域

1、冶金:用于轧钢机、连铸机液压系统的过滤及各种润滑设备的过滤。
2、石化:炼油、化工生产过程中的产品及中间产品的分离及回收,液体净化、磁带、光盘及摄影胶片在制造中的净化,油田注井水及天然气除颗粒过滤。
3、纺织:聚脂熔体在拉丝过程中的净化及均匀过滤,空压机的保护过滤,压缩气体的除油除水。
4、电子及制药:反渗透水、去离子水的予处理过滤,洗净液及葡萄糖的前处理过滤。
5、火电及核电:气轮机、锅炉的润滑系统、速度控制系统、旁路控制系统油的净化,给水泵、风机及除尘系统的净化。
