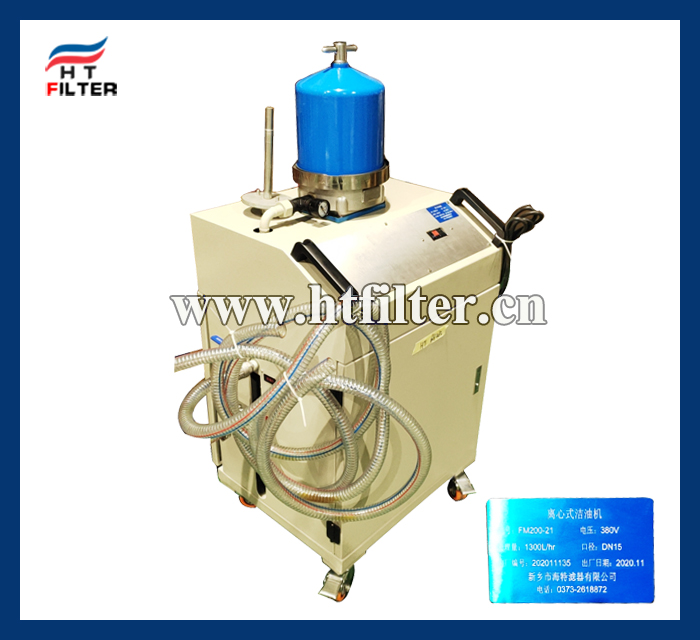

FM系列离心式滤油机|净油机FM200 FM400 FM600

基本参数
型号:FM200 FM400 FM600 材质:不锈钢
过滤精度: ≥0.26微米 公称压力:
过滤介质: 切削油 液压油 机油 锻造油 循环油 淬火油 润滑油 抽线油 防锈油 结构形式: 离心式

产品简介:

FM系列离心式滤油机产品简介:FM系列离心式净油机由底座、转子总成、轴、罩、壳组成。1:底座:底座正置式,正置式一般装置在油箱上。进油旋入螺纹管接头制...

产品简介

FM系列离心式滤油机产品简介:

FM 系列离心式净油机由底座、转子总成、轴、罩、壳组成。
1:底座:底座正置式,正置式一般装置在油箱上。进油旋入螺纹管接头制造。底座限压阀由阀片、限压阀套、弹簧、限压阀芯及螺塞组成。
2:转子总成:转子总成其结构;上转子体和下转子体组成。由 O 型橡胶密封圈、密封螺母紧固。上导流罩由弹簧顶紧靠在上转子体的筋上,下导流罩和导流板则依托在下转子体内。由于上下导流罩的作用,可以组织油流均匀地进入油腔。在下转子体的两块对称蜗壳形的凸面上,装有喷油方向相反的两只喷嘴。.
3:轴:轴安装在底座上,转子总成上下轴衬与轴的上下轴颈配合。
4:罩壳:罩壳下端面用 O 型橡胶密封圈与底座配合,其上端小孔套在轴的轴头上用盖形螺母拧紧,使之固定。罩壳上开有观察孔,用透明板遮盖,便于检查转子工作情况.
工作原理:
FM 系列离心式净油机是用离心原理与液力反作用原理工作。需要过滤的油液由主油道分流进入离心式净油机底座。油流沿主轴的油道,经轴上的小孔进入套装在轴上的转子内,上导流罩把滑油导向转子边缘,然后向下流动,流入下导流罩的净油室,
较后自转子底部的喷嘴高速喷出,这时自二个喷嘴喷出的高速油射流产生的反作用力形成一对力偶,驱动转子绕轴高速旋转。油液和混在油中的杂质也随着转子一同
旋转,受到一个相当大的离心力,比重大于油的杂质,将移向转子内壁,较后附着壁上逐渐形成一层污垢。清洁的油液自底座出口靠自重流入油箱。转子专速愈高,被分离的油中杂质颗粒直径也愈小,FM 系列离心式净油机可分离的杂质直径较小可达 123微米。

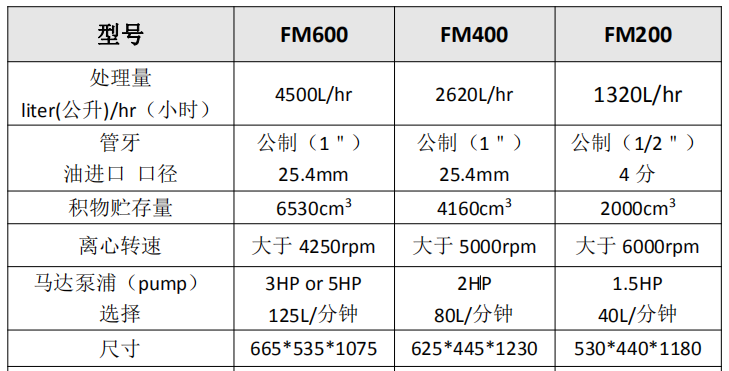

技术参数

FM系列离心式滤油机技术参数:


产品特点

FM系列离心式滤油机性能特点:

1:延长机械使用寿命

2:在线运行,无需专人看管操作。
3:延长换油时间间隔,节省费用
4:构造简单,维修方便,使用寿命长,无任何耗材。
5:可去除最高至0.26um 颗粒杂质,是目前世界上净化精度较高的产品之一
6:无滤芯,不需要耗材或更换零件,只需定期清洗。从而大大降低使用、维护成本。
7:可去除高粘度油和高污染油中的固体杂质
8:打破原有传统过滤方法,清除机器中的杀手—悬浮在油中的微小颗粒及油泥
9:延长机器设备使用寿命,减少磨损和零件更换
10:关键机件全部采用进口元器件,保障运行稳定

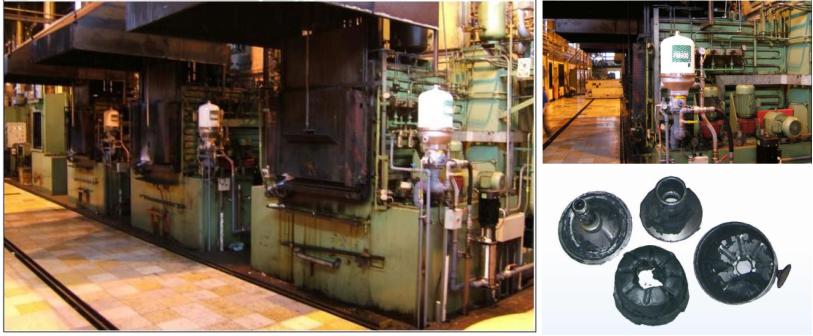

应用领域

FM系列离心式滤油机主要应用于钢铁冶金行业、电力行业、造纸行业的液压系统、润滑系统中,分别可以用于净化:切削油 液压油 机油 锻造油 循环油 淬火油 润滑油 抽线油 防锈油



应用案例:

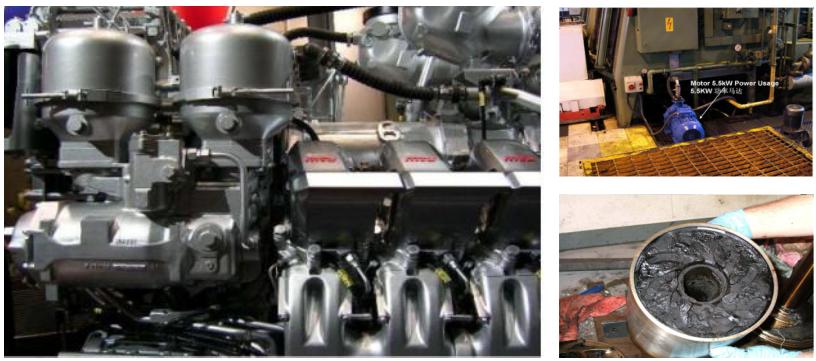

机床设备— 液压油

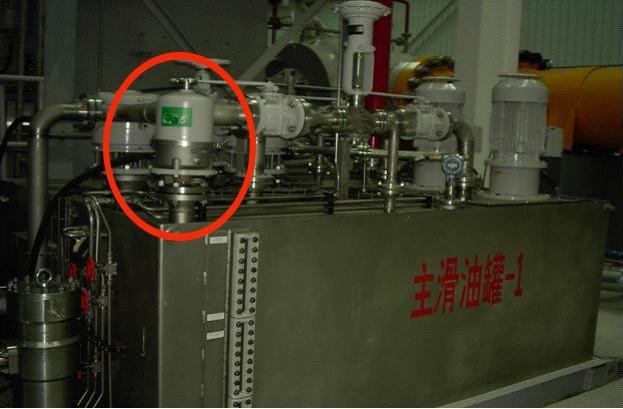

储油设备

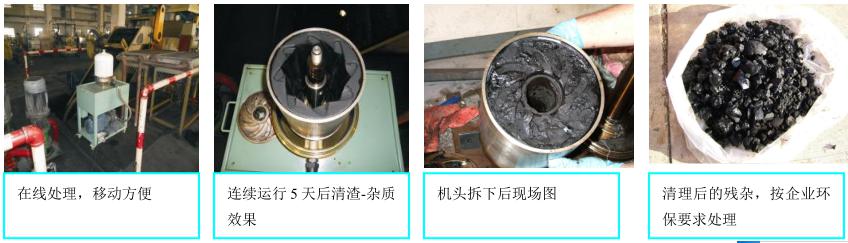

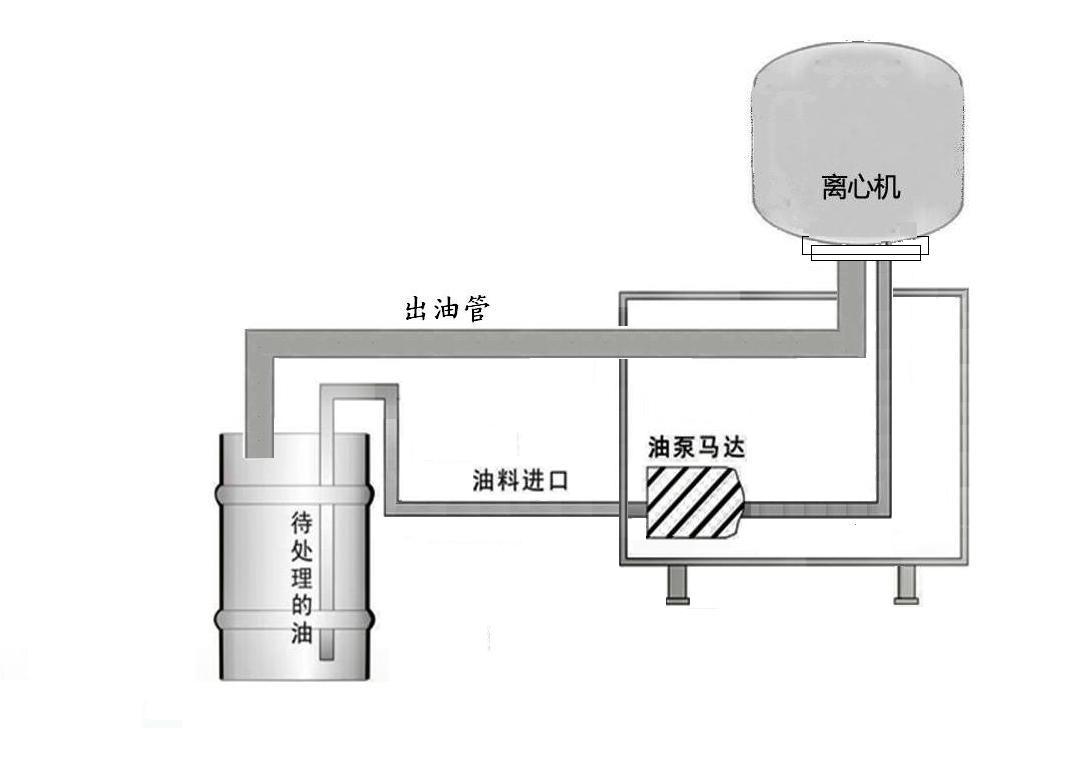

在线处理
