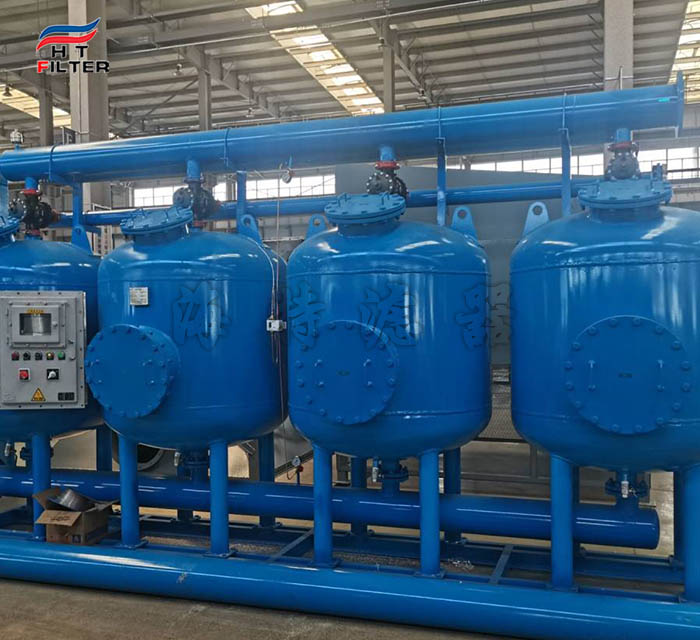

多罐并联反冲洗浅层砂过滤器

基本参数
型号:HTQ-500 材质:碳钢,不锈钢
过滤精度: 粗过滤 公称压力: 1.6Mpa
过滤介质: 水 结构形式: 立式

产品简介:

浅层砂过滤器介绍浅层砂过滤器由多个标准高速砂缸单元组成,其内部设有独特的布水器和集水器,拥有独特的双向自动冲洗阀,可实现在正常系统运行中多个标准高速砂...

产品简介


多罐并联反冲洗浅层砂过滤器由一个或多个标准的高速过滤单元组成,水流通过内部的集水器及布水器,过滤器是利用石英砂作为过滤介质的,可有效去除水中各中悬浮物、微生物、以及其他微细颗粒,最终达到降低水浊度、净化水质效果。本系统为全自动系统,如果在没有人为操作的情况下,系统每隔  12H  会自动反洗一次(反洗间隔参 数可以根据用户情况自行更改)。本浅层砂过滤器根据不同的用户要求,有立式和卧式两个系列。具有反冲洗用水量小,设备安装方便,易于操作等优点。该设备流量大,无需维护。适用于工业和民用循环水系统的水质处理。
水处理设备产品推荐
 空调冷却水浅层砂过滤器   工业浊环水浅层砂过滤器   电厂钢厂浊环水浅层沙过滤器

技术参数

浅层砂过滤器型号 直径(mm) 进出口径(DN) 建议反冲洗流量(m³/h) 过滤面积(m³) 建议流量(m³/h)
HTQ-16 400 40/50 6 0.2 6
HTQ-20 500 50 15 0.3 15
HTQ-30 750 80 25 0.5 25
HTQ-36 900 80 35 0.7 35
HTQ-48 1200 80 50 1.2 50
HTQ-54 1400 100 72 1.48 72
HTQ-60 1500 100 90 1.82 90
HTQ-66 1700 100 108 2.21 108
HTQ-72 1800 150 128 2.63 128
HTQ-78 2000 150 150 3.08 150
HTQ-84 2100 150 175 3.58 175
HTQ-90 2200 150 200 4.11 200
HTQ-96 2400 200 228 4.67 228
问:浅层砂过滤器反洗有哪几种控制方式?
答:过滤系统的反洗有手动,半自动和全自动三种方式,分别可通过手动按钮、PLC、压力差进行启动。反洗周期和反洗时间长短可调,出厂时设定为 3 分钟。这个控制由 DLFCS 自动过滤控制系统来实现。用户也可选择 PLC 控制系统,可以实现集中或远程通讯等高要求的控制。
问:浅层砂过滤器反洗过程。
答:随着杂质在填料层中不断聚积 , 内部压头损失将不断增大。当进、出水压头损失达到设定值或达到设定时间时 , 系统将自动激活定压差装置使其转换至反洗状态 , 当此台反洗结束,水力阀改变给水方向从而实现逐台反洗 , 更便于清洗聚积起来的杂质。
问:循环冷却水系统里为什么要用浅层砂过滤器?
答:因为循环冷却水系统是开式系统,空气中的灰尘、杂质以及管路中的水垢都会进入水中使水质变差,杂质变多就容易堵塞换热器的铜管,降低换热率,影响整个冷却系统效果。
问:浅层砂过滤器如何选型?
答:需要用户提供过滤流量、过滤介质、进出口口径、工作压力等。
问:浅层砂过滤器与传统过滤器相比具有哪些优势?
答:反冲洗时系统不间断供水,反洗耗水量低,占地面积小,不需要专门的地基处理,全自动控制,维护简单,可有效降低浊度,因此针对循环冷却水流量较大,过滤速度较快的工况,浅层砂过滤器是首选 。

产品特点

  • 过滤速度快:高滤速,低压损,彻底解决普通机械介质过滤器滤速慢,流量小的问题。

  • 模块化设置:占地面积小,配管少,投资省。占地面积减少 40% 以上,配管工程量减少 50% 以上。

  • 多个控制方式:手动、半自动、全自动反洗可选,充分满足您的需要。

  • 反清洗功能:反洗水源可选系统内、水塔或外源水源,并可自动切换(特殊要求时)。

  • 可多罐并联使用:可单个过滤单元,也可多过滤单元组合,处理流量可任意扩充。

  • 壳体材质:壳体及管路由碳钢 Q235B 经磷酸盐表面处理,内外表面防腐。也可采用不锈钢材质制作。

  • 过滤单元采用单腔设计:反洗效果更好,跑砂率更低。

  • 集水器:集水器可选不锈钢 /ABS 材质,寿命更长。

  • 底部出水管:出水管设置在单元底部,水阻更小,检修更方便。

应用领域

1.工业工艺用水的过滤——钢厂氧枪水、锅炉、热交换站供水的过滤等。
2.工业循环水的过滤系统——钢铁、冶金、造纸、换热器、电力、石化、食品、空调系统等行业。
3.原水处理过滤---可对地表河水、湖水、海水、水库水、井水以及城市自来水作为水源的城市小区分质供水等进行过滤,除去水中的砂粒、悬浮物、藻类、有机物等。
4.农业灌溉过滤---尤其适用于高流量、杂质含量好的水源,如农田水利灌溉、公园及高尔夫球场上草坪的灌溉等。
5.水产业、游泳及水上乐园等行业。
