产品简介

汉克森精密滤芯简介：

汉克森精密滤芯采用不同结构不锈钢骨架，耐腐蚀、结构性能优；焊接强度高、气流阻力低。不同精度级别滤芯采用不同结构型式、新型“矩阵混合纤维”使介质接触面积面积大，改进了滤除率，提高过滤效果。采用抗油耐酸类化学腐蚀的封闭涂沫泡套筒，防止了聚结液体重新进入气流，确保了高效率除油。

声明：我司生产的精密滤芯为替代产品，非原厂产品，如需原装产品请联系原厂代理或经销商！

技术参数

汉克森压缩空气过滤器用滤芯技术特性

9级滤芯 适用于大量液体和3微米大小的凝聚物(5ppm w/w最大残留油分含量) 双级过滤 第一级 两根不锈钢孔管，进行10微米机械分离 第二级 深层纤维介质除3微米的固态和液态颗粒     7级滤芯 适用于滤除液态水和油；可滤除小至1微米的固态颗粒(1.0 ppm w/w最大残留油分含量) 内、外骨架皆防腐蚀 双级过滤 第一级 纤维介质和介质过滤网交替叠层，滤除较大的颗粒 第二级 多层环氧树脂年和混合纤维介质，聚结油雾和滤除固态颗粒     5级滤芯 适用于聚结细小的水汽和油雾；可滤除小至0.01微米的固态颗粒(0.01 ppm w/w最大残留油分含量) 内、外骨架皆防腐蚀 双级过滤 第一级 多层纤维介质和介质过滤网，滤除较大的颗粒，在空气进入第2级过滤前进行预过滤 第二级 多层粘合混和纤维介质，滤除细小的凝聚物 外涂膜封闭式泡沫套筒。     3级滤芯 适用于聚结细小的水汽和油雾；可滤除小至0.01微米的固态颗粒(0.001 ppm w/w最大残留油分含量) 内、外骨架皆防腐蚀 双级过滤 第一级 涂膜沫封闭式泡沫套筒，进行预过滤和气流分散 第二级 多层矩阵混和纤维介质，滤除极细小的凝聚物 外涂膜封闭式泡沫套筒。     1级滤芯 适用于滤除活性炭通常可吸收的油蒸气和碳氢化合物蒸气；可滤除小至0.01微米的固态颗粒(0.003 ppm w/w最大残留油分含量) 内、外骨架皆防腐蚀 双级过滤 第一级 极精细的活性炭粉稳定层，可滤除绝大部分油蒸气 第二级 多层纤维介质、粘合微精活性碳粉，可滤除残余的油蒸气 多层精细介质，防止污染物游移 在额定运行条件下，设计寿命达到1000小时

汉克森型压缩空气过滤器用滤芯

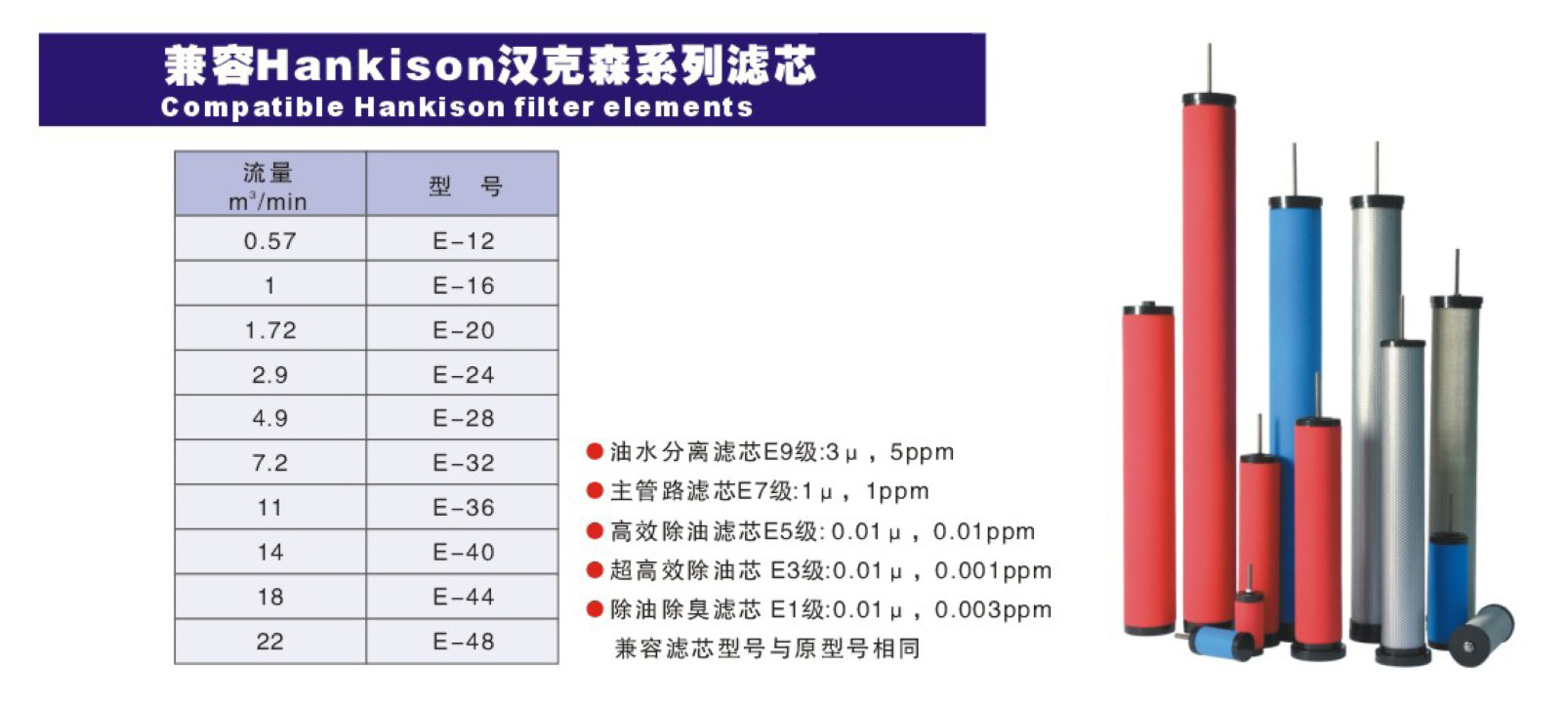

过滤器型号 流 量 m3/min/ 0.7Mpa 滤芯号(老) 滤芯号码 滤芯盖外径 mm 滤芯高度 mm 本公司滤芯代号 HF[等级]-12 0.6 07.4441-01 （E9、E7、E5、 E3、E1）-12     AE＊-12 HF[等级]-16 1 07.4442-01 0731-3 0713-2 0715-2 （E9、E7、E5、 E3、E1）-16 42.5 89 AE＊-16 HF[等级]-20 2 07.4443-01 0731-3 0713-2 0715-3 （E9、E7、E5、 E3、E1）-20 42.5 150 AE＊-20 HF[等级]-24 3 07.4448-01 0731-4 0713-3 0715-4 （E9、E7、E5、 E3、E1）-24 60.5 167 AE＊-24 HF[等级]-28 4.9   （E9、E7、E5、E3、E1）-28 60.5 277 AE＊-28 HF[等级]-32 7.2 07.4445-01 0731-6 0713-5 0715-5 （E9、E7、E5、 E3、E1）-32 68 335 AE＊-32 HF[等级]-36 11 07.4446-01 0731-7 0713-6 0715-6 （E9、E7、E5、 E3、E1）-36 68 450 AE＊-36 HF[等级]-40 14 0731-80715-7 （E9、E7、E5、E3、E1）-40 83 520 AE＊-40 HF[等级]-44 18 07.4447-01 0731-9 0713-11 0715-11 （E9、E7、E5、 E3、E1）-44 83 670 AE＊-44 HF[等级]-48 22   （E9、E7、E5、 E3、E1）-48 83 820 AE＊-48

注：1、[等级]一滤芯精度等级即E9、E7、E5、E3、E1 　　2、*表示滤芯精度等级E9、E7、E5、E3、E1中任何一种

汉克森滤芯（一代）所有型号如下：
E1-12，E1-16，E1-20，E1-24，E1-28，E1-32，E1-36，E1-40，E1-44，E1-48；
E3-12，E3-16，E3-20，E3-24，E3-28，E3-32，E3-36，E3-40，E3-44，E3-48；
E5-12，E5-16，E5-20，E5-24，E5-28，E5-32，E5-36，E5-40，E5-44，E5-48；
E7-12，E7-16，E7-20，E7-24，E7-28，E7-32，E7-36，E7-40，E7-44，E7-48；
E9-12，E9-16，E9-20，E9-24，E9-28，E9-32，E9-36，E9-40，E9-44，E9-48；
汉克森滤芯（二代）型号 新型端盖：
E1-12-Ⅱ，E1-16-Ⅱ，E1-20-Ⅱ，E1-24-Ⅱ，E1-28-Ⅱ，E1-32-Ⅱ，E1-36-Ⅱ，E1-40-Ⅱ，E1-44-Ⅱ，E1-48-Ⅱ；
E3-12-Ⅱ，E3-16-Ⅱ，E3-20-Ⅱ，E3-24-Ⅱ，E3-28-Ⅱ，E3-32-Ⅱ，E3-36-Ⅱ，E3-40-Ⅱ，E3-44-Ⅱ，E3-48-Ⅱ；
E5-12-Ⅱ，E5-16-Ⅱ，E5-20-Ⅱ，E5-24-Ⅱ，E5-28-Ⅱ，E5-32-Ⅱ，E5-36-Ⅱ，E5-40-Ⅱ，E5-44-Ⅱ，E5-48-Ⅱ；
E7-12-Ⅱ，E7-16-Ⅱ，E7-20-Ⅱ，E7-24-Ⅱ，E7-28-Ⅱ，E7-32-Ⅱ，E7-36-Ⅱ，E7-40-Ⅱ，E7-44-Ⅱ，E7-48-Ⅱ；
E9-12-Ⅱ，E9-16-Ⅱ，E9-20-Ⅱ，E9-24-Ⅱ，E9-28-Ⅱ，E9-32-Ⅱ，E9-36-Ⅱ，E9-40-Ⅱ，E9-44-Ⅱ，E9-48-Ⅱ；

产品特点

1、精密滤芯透气性：

滤芯采用美国强疏水疏油的纤维滤材，同时采用透过性好同时强度高的骨架，降低过路造成的阻力。

2、精密滤芯高效性：

滤芯采用了德国的细开孔海绵，能有效防止油水被高速气流夹带走，使过路下来的细小油滴聚集到滤芯海绵下端，并排向过滤器容器底部。

3、精密滤芯气密性：

滤芯与滤壳的结合点采用了可靠的密封圈，确保气流不短路，防止杂质不经过滤芯而直接进入下游。

4、精密滤芯防腐性：

滤芯采用防腐蚀的增强尼龙端盖与防腐滤芯骨架，能用于恶劣的工况。

我公司生产的兼容汉克森过滤器精密滤芯，是完全按原装滤芯外形尺寸规格制作，可直接安装在各级汉克森过滤器上。滤芯内外质量可与原件媲美。

应用领域

产品广泛应用在石油、电子、化工、冶金、发电、制药、食品、医院等各行业的各种空压机系统的空气净化中。
